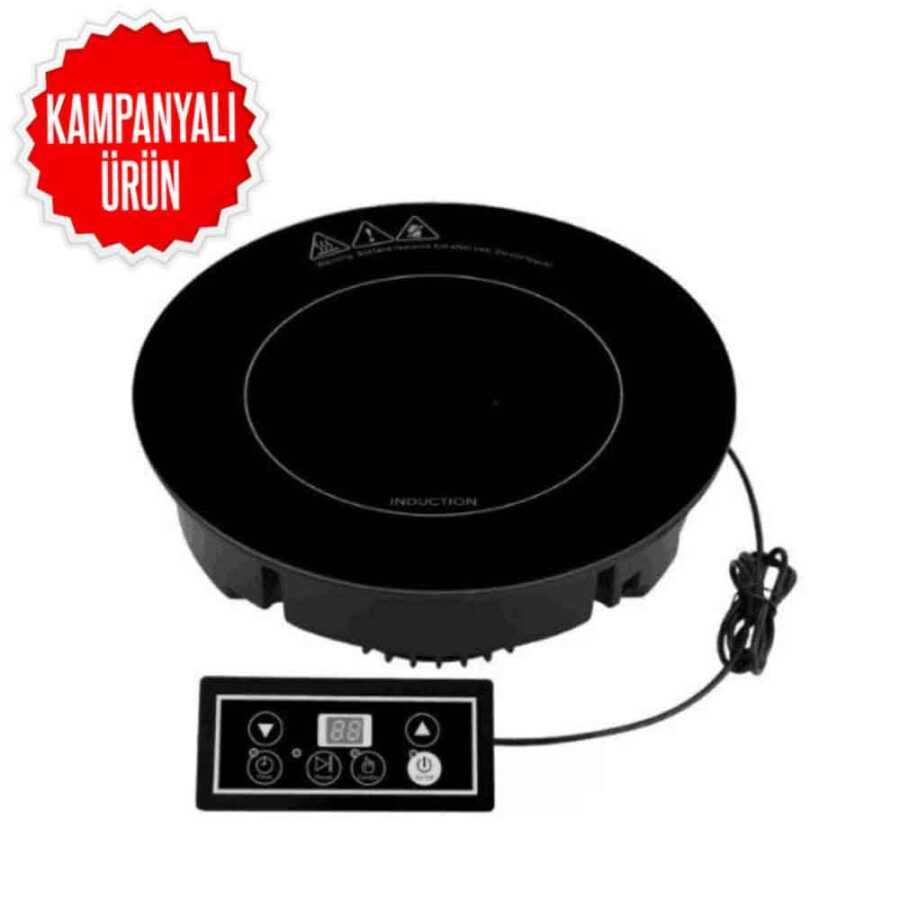

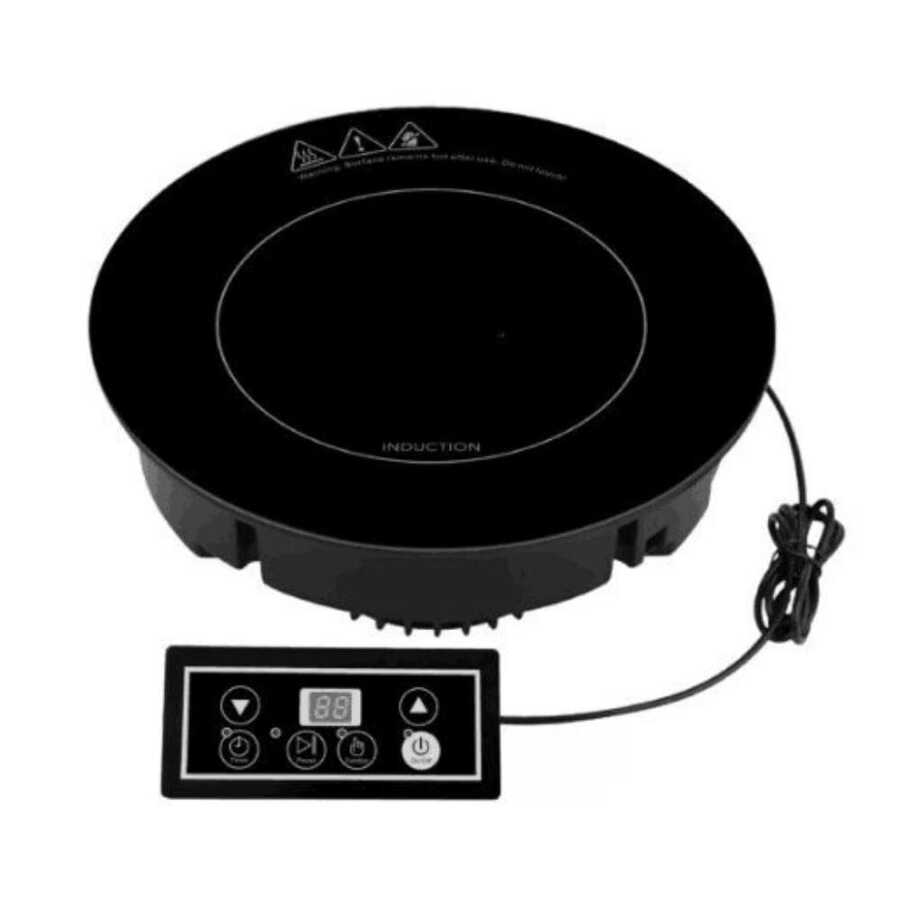

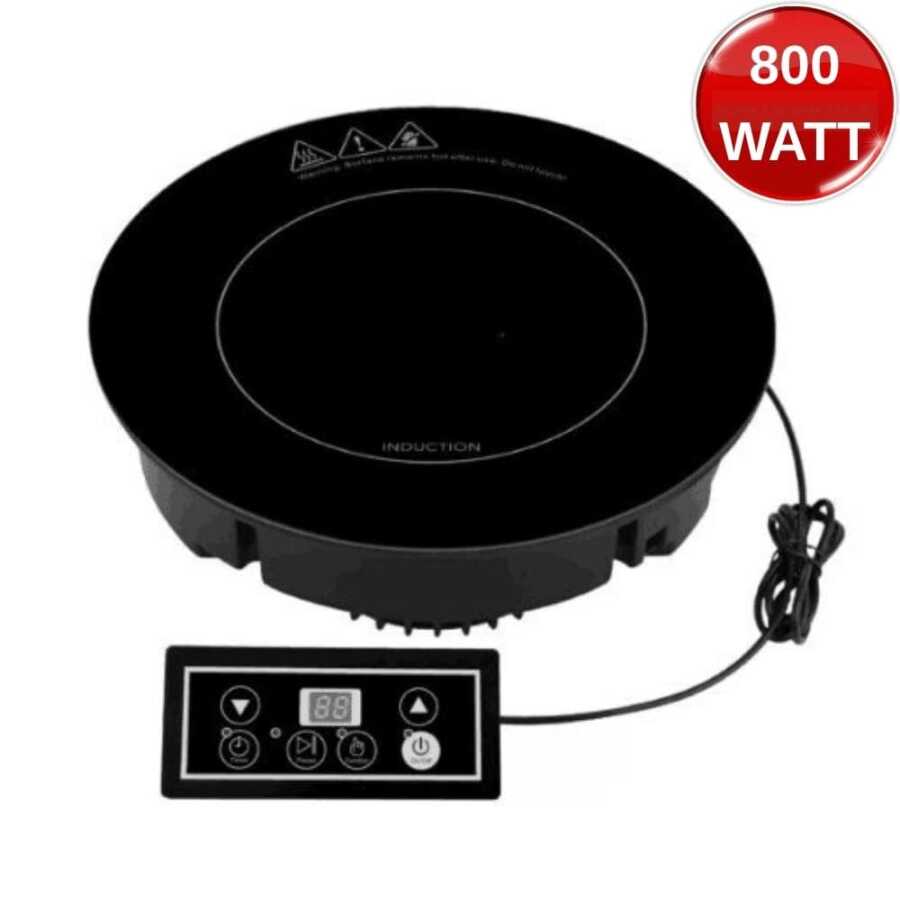

İndüksiyon Isıtıcı (IND-01)

İndüksiyon ocağının özellikleri

1. Mikrobilgisayar kontrolü, küçük boyutlu, hafif, basit kullanım ve rahat kullanım ;

2. Isıtma hızı ve yüksek termal verim gibi özelliklere sahip olan elektromanyetik indüksiyonlu ısıtma prensibini benimsemek ;

3. İndüksiyonlu ocakta açık alev, duman ve atık gaz yoktur, iyi güvenlik, temizlik ve hijyen vardır ;

4. İzin verilen güç aralığı dahilinde her şeyi esnek kullanım, kızartma ve pişirme, ateş gücü isteğe göre ayarlanabilir ;

5. Otomatik algılama işleviyle, yiyecek kuruduktan ve tencere aşırı ısındıktan sonra, indüksiyonlu ocak, ısınmanın durdurulmasını otomatik olarak algılayacak ve durduracaktır.

İndüksiyon ocağının çalışma prensibi :

220VAC güç kaynağı devre aracılığıyla yüksek frekanslı AC gücüne dönüştürülür ve indüksiyon bobini aracılığıyla alternatif elektromanyetik alana dönüştürülür. Manyetik alandaki manyetik çizgiler demir içeren tencerenin tabanından geçtiğinde, sayısız küçük elektrik akımı üretilecek ve bu da tencerenin yüksek hızda ısınmasını sağlayacak ve ardından tenceredeki yiyeceği ısıtacaktır.

İndüksiyonlu ocak kullanımında dikkat edilmesi gereken hususlar

Kullanmadan önce not :

1. Kaliteli prizler kullanılmalı ve prizlerin kapasitesi 15A'dan büyük olmalıdır. Prizlerin zayıf teması, brülör indüksiyonlu ocağın normal şekilde çalışmamasına yol açacaktır.

2. Fiş kablosu kabloya zarar verdiğinde veya elektrik fişi prize tam olarak takılmadığında indüksiyonlu ocağı kullanmayın.

3. Tele bükmeyin, bağlamayın veya aşırı kuvvet uygulamayın, aksi halde hasar meydana gelebilir.

4. Bu makinenin fişine veya prizine herhangi bir engel takmayın.

5. Fişi, başka birçok elektrikli cihazın takılı olduğu prize takmayın; akım, prizin sınırını aşmayacaktır.

6. İndüksiyonlu ocağı ıslak, nemli veya aleve yakın yerlerde kullanmayın.

7. İndüksiyonlu ocak bir süreliğine yerleştirildikten sonra, eğer yeniden kullanılacaksa, lütfen indüksiyonlu ocağın içindeki elektronik bileşenleri stabilize etmek için 10 dakika boyunca çalıştırın ve ardından işlevsel çalışma için açın.

Kullanırken not edin :

1. Lütfen kabı indüksiyonlu ocağın ortasına yerleştirin ve fırın gövdesini düz bir alt yüzeye yerleştirmeyin.

2. Fırının aşırı ısınmasını önlemek için hava girişini veya çıkış deliğini tıkamayın.

3. İndüksiyon ocağını çocukların ulaşabileceği veya kendi başlarına kullanabileceği yerlerde kullanmayın.

4. Boş bir tencereyi asla aşırı ısıtmayın.

5. Üst plakanın üzerine bıçak, bıçak, kaşık, tencere kapakları ve alüminyum folyo gibi metal nesneler koymayın ve üzerine saat, ses bantları, kredi kartları, manyetik diskler, banka hesapları ve manyetik alana duyarlı diğer öğeler koymayın. İndüksiyonlu ocağı çalıştırmak için bunları sobanın yüzeyinde taşıyın veya yanınızda taşıyın.

6. İndüksiyonlu ocağı tencere ve tavalarla birlikte taşımayın.

7. İndüksiyonlu ocağı, çevresinde yeterli alan bulunmayan yerlerde kullanmayın. İndüksiyonlu ocağın ön, sol ve sağ taraflarını temiz tutun.

8. Emme veya çıkış portlarındaki boşluklara girmek için metal teller ve yabancı nesneler kullanmayın.

9. Üst plakaya nesne düşürmeyin. Yüzeyde çatlaklar oluşursa, derhal gücü kapatın, fişi çekin ve onarıma gönderin.

10. Ayarlama işlemi sırasında tencereyi hareketsiz tutmaya çalışın, çünkü tencerenin sık sık çalıştırılması indüksiyonlu ocağın akımının sık sık yükselmesine yol açacak ve indüksiyonlu ocağın hasar görmesine neden olacaktır.

11. Isıtma sonrası taşma nedeniyle oluşabilecek kısa devreyi önlemek için kapların içindeki su yedi dakikadan fazla dolu olmamalıdır.

12. Lütfen su kaynaklarından ve çok sıcak hava, buhar ve nem bulunan yerlerden uzak durun.

13. Mikro kristalin panelde ve tencerenin tabanında kir olduğunda, sürekli kullanıldığında yanar ve bu da onu temizlemeyi zorlaştırır.

14. Tencerenin mutfak yüzeyinden kayarak vücudunuzu haşlamasını önlemek için, tencerenin tabanını sıvıyla doldurmayın veya tenceredeki sıvının taşmasına izin vermeyin.

15. İyi bir kullanım ortamı sağlayın, devre arızasına neden olmamak için lütfen fırın kabuğunun içine giren veya içinde yaşayan böceklerden kaçının.

Kullanımdan sonra not :

2. Pişirme sonrasında tencerenin ürettiği yüksek sıcaklıktaki ısı, indüksiyonlu ocağın üst plakasına iletilecektir. Üst plakaya hemen dokunmayın.

3. Asla kabloyu çekerek fişi çekmeyin.

4. İndüksiyon ocağının kullanılmadığını doğruladığınızda lütfen güç kablosunu bağlı tutmayın.

İndüksiyon ocağının bakımı ve saklanması

Güç gereksinimi :

1. İndüksiyonlu ocağı kullanırken, teknik göstergeleri standarda uygun olan topraklama kablolu prizi kullanmak gereklidir. Fiş takıldıktan sonra gevşek ve dengesiz olan ve ulusal standartlara uymayan prizden kaçınılması kesinlikle gereklidir; bu, anında ateşlemeye neden olması ve akımı artırması kolaydır, bu daha tehlikelidir ve indüksiyon ocağına zarar vermesi kolaydır.

2. Isının yükselmesini ve güç kaynağının yanmasını önlemek için prizler indüksiyonlu ocağın hemen üzerine yerleştirilmemelidir.

3. elektrikli kaynak makineleri, darbeli matkaplar, elektrikli çekiçler vb. gibi ani akım değişimlerine yatkın ve sık görülen elektrikli aletler veya buzdolapları, çamaşır makineleri, su ısıtıcıları gibi diğer yüksek güçlü elektrikli aletler varsa İndüksiyonlu ocakla aynı anda kullanılan vb. indüksiyonlu ocaklara zarar vermesi kolaydır ve dikkat edilmesi gerekir. Aşırı akım koruma cihazı olan bir patch panel kullanmak veya uygun fiyatlı güç kaynağını seçmek en iyisidir. İndüksiyonlu pişiriciye zarar vermemek için, onu aynı anda kullanmamak veya indüksiyonlu ocak çalışırken diğer elektrikli aletleri değiştirmemeye çalışmak en iyisidir.

İndüksiyon ocağının ısı dağılımı :

1. İndüksiyonlu ocak çalışırken, cihazda belirli bir sıcaklık vardır. İndüksiyonlu ocağın daha iyi bir rol oynamasını, normal çalışmasını ve servis ömrünü uzatmasını sağlamak için, ısının bu kısmının zamanında boşaltılması gerekir, bu nedenle indüksiyonlu ocağı hava sirkülasyonuna ve ısı dağıtımına elverişli bir konuma yerleştirmeye çalışın.

İndüksiyon ocağının temizliği :

1. Fırçalamadan önce lütfen güç kablosunu çıkarın.

2. Panel kirlendiğinde veya yağ lekesi nedeniyle rengi bozulduğunda, lütfen sivrisinek kovucuyla silin ve ardından havluyla temizleyin. Makine gövdesi ve kontrol paneli kirlendiğinde yumuşak, ıslak bir bezle silin. Yağ lekesini silmek zorsa, nötr bir deterjanla silin ve ardından hiçbir kalıntı kalmayana kadar yumuşak bir ıslak temizleme tabancasıyla silin.

3. Ve fırçalamak için doğrudan suyla yıkamayın veya kitini suya batırmayın.

4. Hamamböceği, böcek vb.'nin fırına girmesini önlemek ve indüksiyon ocağının kısa devre hasarını önlemek için cihazınızı daima temiz tutun.

5. İndüksiyon ocağına yaklaşmak veya silmek için organik solventler veya yanıcı ve patlayıcı malzemelerin kullanılması kesinlikle yasaktır.

6. İletken sıvının nüfuz etmesinden kaynaklanan kısa devre nedeniyle indüksiyonlu ocağın zarar görmemesi için indüksiyonlu ocağın kontrol panelinin ıslak bir bezle silinmesi yasaktır.

Öngörülemeyen koşullar ortaya çıkar :

İndüksiyonlu ocağın kullanımı sırasında anormal kapanma veya yanlış alarm tespit edilirse, kullanmayı derhal bırakmalı ve üreticinin bakım departmanıyla zamanında iletişime geçip danışmalısınız. Herhangi bir sorun varsa, lütfen profesyonel bakım personelinin sorunla ilgilenmesini isteyin. Asla kendi başınıza parçalarına ayırmayın.

İndüksiyon ocağı koleksiyonu :

İndüksiyonlu ocak uzun süre kullanılmadığında öncelikle temizlenip kurutulmalı, daha sonra paketlenip plastik torbalarda saklanmalıdır. Nemli bir ortamda saklamayın, ancak kuru bir yere koyun ve yeniden kullanım için sıkmayı önlemek için pakete biraz kurutucu ve hamamböceği ilacı koymayı deneyin.

İndüksiyonlu ocakların genel arızaları ve tedavi yöntemleri :

1. İndüksiyonlu ocakta yaygın hatalar ve sorun giderme :

İndüksiyonlu ocakta yaygın hatalar Muayene ve eleme yöntemleri

Fişi prize taktığımda bip sesi duymadım. Kaynak gösterge ışığı açık değildir. 1. Fiş düşüyor mu?

2.Otomatik anahtar veya sigorta açık mı?

20 saniye boyunca kısa "bip" ve "bip" uyarısı verdikten sonra makineyi durdurun. 1. Potus uygun mu?

2. Tava düz plakanın ortasına yerleştirilmiş mi?

3. Tencerenin alt çapı 12 cm'den az mı?

4. Kullanımdan sonra tencerenin ocak yüzeyinden çıkıp çıkmadığı (kullanımdan sonra tencereyi ocak yüzeyine koymayın).

5. Termistör açık mı?

Kullanıldığında aniden kapanır ve "di" ve "di" Sesi verir (yaklaşık 10 saniye) 1. Ortam sıcaklığı yüksek mi?

2. Hava giriş ve çıkış portları tıkalı mı?

3. İç sıcaklık çok yüksek olabilir ve yaklaşık 4 dakika sonra yeniden başlatılabilir.

Kullanımdayken aniden kapatın ve uzun bir bip veya bip sesi çıkarın (yaklaşık 6 saniye). 4.Yanlış fonksiyon tuşuna basılıp basılmaması.

5. Potun içindeki su kurutulur.

6. Sıcak tencereyi yıkamak için tencereyi kullanın. Çorba çok kalın veya su yeterli değil.

Kullanım sırasında sıcaklık kontrol edilemez. 7.Kullanılan saksının tabanının düz olup olmadığı veya orta kısmın 2 mm'den fazla batık olup olmadığı.

Kullanım işlemi otomatik olarak durur ve indüksiyonlu ocak, indüksiyonlu ocak test edilmeden odaya geri gönderilir. 1. Hat manyetik alan girişimini açıklamak kolaysa, bir filtre (voltaj regülatörü) takılması gerekir.

2. kullanımı kolay değil, aksesuarları değiştirin.

2. Yaygın makine arızaları ve bunların ortadan kaldırılması

Arıza olgusu Arıza-neden analizi Eliminasyon yöntemleri ve önlemler :

Arıza kodu "EO" görünüyor. Yok veya yanlış kap. Manyetik kap olup olmadığını görmek için tencerenin durumunu kontrol edin.

"E1" Dokunmatik makine çalışırken ona dokunamaz. Güç kaynağı voltajının normal olup olmadığını veya makinenin aynı anda diğer cihazlarla birlikte bir priz kullanıp kullanmadığını, bunun sonucunda da güç kaynağı voltajının yeterli olup olmadığını kontrol edin.

"E2" Yüksek voltaj koruması, yüksek voltaj Güç tüketimi voltajının normal olup olmadığını veya makinenin aynı anda diğer başvuru sahipleri ile birlikte bir priz kullanıp kullanmadığını, bunun sonucunda da güç kaynağı voltajının yeterli olup olmadığını kontrol edin.

"E3" Fırın yüzeyi termistörü kısa devreli

"E4" Açık devre fırın yüzeyi termistörü

"E5" IGBT termistör kısa devre (tüp sıcaklığı hassasiyeti)

Dirençkısa devremakineniniç sıcaklığıçokyüksek) IGBT termistörün arızalı olup olmadığını veya indüksiyonlu ocak havalandırmasının normal olup olmadığını kontrol edin.

"E6" IGBT termistörün açık devresi

Dokunmatik makine çalışırken ona dokunamaz. Dokunmatik panelde su var veya kontrol panelinin elektronik bileşenleri bozuk. Suyu kurutun ve ağ ağırlığını kurutun. Sadece tekrar çevirin veya kontrol panelini değiştirin.

H6.H8Birkaç dakikalık kullanımdan sonra, iki ışık yanıp söner ve sürekli olarak kısa bip sesi verir: 20 saniye sonra otomatik olarak durma uyarısı verir. Fan dönmüyor veya fırının sıcaklığı çok yüksek. Lütfen fanın takılı olup olmadığını veya makinenin iyi havalandırılıp havalandırılmadığını kontrol edin. Makine iyi havalandırılmazsa, fırının içindeki sıcaklık çok yüksek olacaktır ve bu da meydana gelecektir.

Özel fırının mühendislik uygulama talimatı(anahtar) :

Ⅰ. Kurulum hususları

Makine çalışırken ısı dağılımını kolaylaştırmak için makinenin alt kısmında düzgün havalandırma sağlar. Makinenin altındaki hava girişini ve karşı hava çıkışını tıkamayın. Bu, makinenin içinde aşırı ısınmaya neden olur ve makinenin arızalanmasına neden olur.

Ⅱ. Güç dağıtımı talimatı

1.Bara üç fazlı elektriği benimsiyor ve transformatör aracılığıyla trafo merkezine girdikten sonra üç fazlı dört telli sisteme göre yönlendiriliyor ve güç kaynağının ve hatların tasarım yükü gerçek yükün 1,3 katı olmalıdır.

1. Her priz bir indüksiyonlu ocakla sınırlıdır ve indüksiyonlu ocaklar arasındaki karşılıklı etkiyi önlemek için gözenekli prizlerin kullanılmasından kaçınmak kesinlikle gereklidir. Lütfen AC220V15A üzeri anahtarlı bir priz kullanın (toplam gücü 2000W'ın üzerinde olan fırınlar, 15A veya üzeri hava anahtarı olan bir priz kullanmalıdır). Asla iki prizi aynı anda birden fazla makineye takmayın, böylece priz çalışırken taşıma kapasitesini aşarak soketin yanmasına veya daha büyük hat arızasına neden olur.

Elektrik fişini çekerek indüksiyonlu ocağı kapatmayın, aksi takdirde kolaylıkla elektrik çarpmasına veya sızıntıya yol açacaktır!

2. Elektrik dağıtımı tamamlandıktan sonra çalışma testi yapılmalıdır. Tüm indüksiyonlu ocaklar su ile birlikte tencereye konulmalı, indüksiyonlu ocaklar tenceredeki kaynama durumuna getirilecek şekilde güç kaynağı açılmalı ve ardından İndüksiyonlu ocakların 2 saat boyunca normal şekilde çalıştığını gözlemlemek için ateş gücü ikinci vitese düşürülmelidir. Eğer bunlar normalse, üçüncü vites konumuna geçerek ısıtılıp ısıtılmadıklarını veya aralıklı olarak kontrol edilip edilmediklerini kontrol edin ve indüksiyonlu ocak anahtarının esnekliğini ve çalışmasını kontrol edin. Özellikle dağıtım hattındaki kabloların ısınıp ısınmadığını kontrol edin (kablolar çekilmişse bu, dağıtım yükünün elektrik yükünden daha düşük olduğu ve dağıtım hattının çapının arttırılması gerektiği anlamına gelir).

3. Karşılıklı girişimi önlemek için indüksiyonlu ocak güç kaynağı sisteminin hatlarını aydınlatma, ısıtma, mutfak, soğutma ve diğer güç dağıtım sistemleriyle birlikte kullanmayın.

4. Not: Üç fazın ilgili yükleri dengelenmelidir, aksi takdirde faz sapmasından kaynaklanan faz voltajlarında çok küçük bir fark olacaktır, bu da indüksiyon ocağının düşük voltaj veya aşırı voltaj korumasına neden olacaktır. Birden fazla hattın bir arada döşenmesinden kaynaklanan karşılıklı manyetik girişimi önlemek için üç ana hat dağıtımında ayrı yardımcı hatlar bulunmalıdır.

5. Bu sorun, parazite neden olan kurulum filtresinin (voltaj stabilizasyonu) kurulması durumunda çözülebilir.

6. Bulaşık şehirde bir iş meselesi olduğundan, özellikle elektrikli yangınla mücadele tesislerinin yapılandırılması ve kullanılması için güvenli elektrik kullanımı sistemi, elektrik kullanımının devriye denetimi sistemi, özel elektrik yönetimi sistemi vb. oluşturmak gereklidir.

İndüksiyon ocağın çalıştırılması ve kullanılması için talimatlar

Reşo yemeği içinözel indüksiyonlu ocak kullanımı :

2. Elektrik fişini AC220V50HZ'nin özel prizine takın. Soket gereksinimi 15A'dan büyüktür. Güç göstergesi ışığı yanar ve indüksiyonlu ocak bekleme durumundadır;

3. "Anahtar" tuşuna basın, indüksiyonlu ocak varsayılan ısıtma durumuna girer ve ısıtma göstergesi yanar;

4. "İşlev Seçimi" tuşuna basın, gerektiği gibi seçin ve istediğiniz durumu girin. Belirli bir duruma geçtiğinizde ilgili gösterge yanar;

5. Zamanlama ayarı: Zamanlama durumunda, ayar süresini artırmak için "Turn Up" tuşuna basın ve her biri bir seferde bir kaydırma artır tuşuna basın; Ayar süresini kısaltmak için "Aşağı" tuşuna basın ve bu tuşa her bastığınızda, zaman kaymasını azaltacaksınız :

6. Isıtma ayarı: Isıtma durumunda, ayarlanan ateş gücünü artırmak için "Turn Up" tuşuna basın. Her basışta ateşleme artar; Şarj edilen ateş gücünü azaltmak için "Aşağı" tuşuna basın ve bu tuşa her bastığınızda, bir ateş gücü teçhizatını azaltacaksınız ;

7. Sabit sıcaklık ayarı: sabit sıcaklık durumunda, ayar sıcaklığını artırmak için "Turn Up" tuşuna basın ve bu tuşa her bastığınızda sıcaklık vitesini artıracaksınız; Ayar sıcaklığını azaltmak için "Aşağı" tuşuna basın ve bu tuşa her bastığınızda, zaman sıcaklık dişlisini azaltacaksınız ;

8. Genellikle tüm işlemler yalnızca "anahtar" tuşuna ve "açma" ve "kapatma" tuşlarına basılarak tamamlanabilir.

9. Pişirdikten sonra lütfen gücü kapatın ve tencereyi indüksiyonlu ocaktan çıkarın.

İndüksiyon ocağın çalışma panelinin şematik diyagramı :

Anahtar teli kontrolü Düğme tel kontrolü

Kablolu uzaktan kumanda Uzaktan kumanda

Dokunmatik anahtar Döndürme anahtarı

Boyut Kurulum Tablosu Ateşlenen Kazanın Açılış Açılışı

Modeli Panel boyutu Açılış boyutu Çelik halkanın açılış boyutu yüzey kalınlığı

H3 300*300 272*272 305*305 7~8

H1 Ø288 Ø268 Ø294 7~8

H5 Ø245 Ø230 Ø255 7~8

H6 Ø196 Ø186 Ø200 7~8

H8 215*175 208*168 220*180 7~8

H2 250*210 238*190 7~8

Bu form yalnızca referans amaçlıdır ve üreticinin prototipine tabidir.

Paket/Koli: 1/12

Koli Ebatı : 46x63x27 cm
